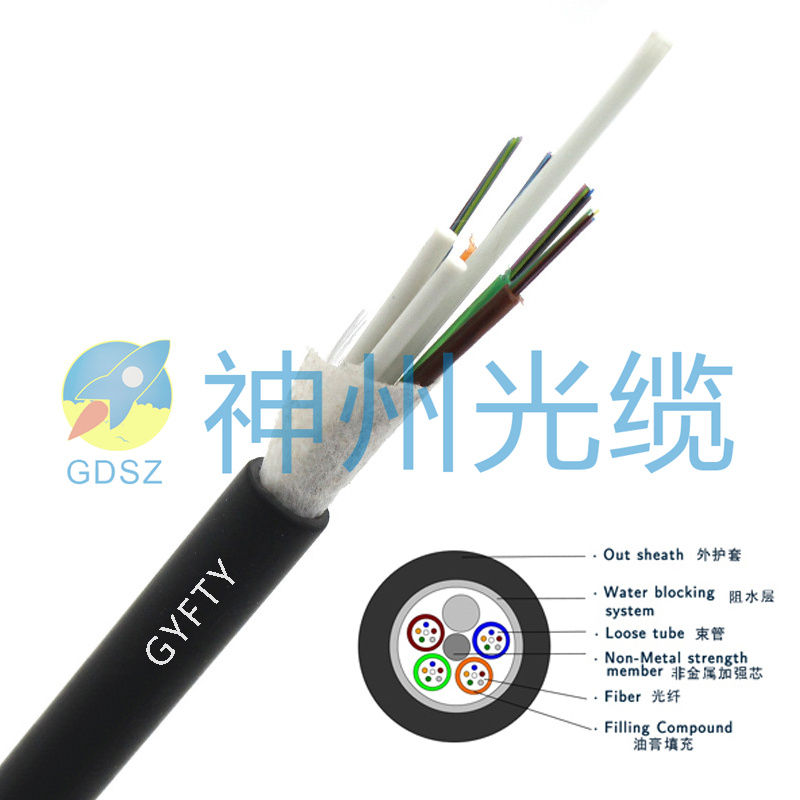

​6芯多模光缆是一种内置6根光纤的室外通讯线缆，主要用于长途通讯和局间通讯传输领域。其主要结构分为中心束管式与层绞式：前者采用光纤居中设计，支持4-12芯；后者以光纤围绕中心加强件布局，可容纳4-144芯。那么，下面小编介绍一下6芯多模光缆的施工安装注意事项：
一、搬运、开缆存放
光缆盘立式放置，禁止平放堆叠重压；避免暴晒雨淋。
滚动光缆盘只能顺着盘上箭头方向，反向滚动容易造成内部光纤扭绞。
开缆使用专用光缆开剥刀，力度控制，不要割伤内部光纤束管；禁止美工刀大力深划护套。
剥开后光纤不能被尖锐物体划伤，光纤碎屑及时清理，避免扎手、遗留在机柜。
二、拉力与弯曲半径（重中之重）
✅允许拉力
室外 GYXTW（中心束管 6 芯多模）：短期敷设拉力≤1500N，长期工作拉力≤600N
室内 GJFJV 紧套光缆：拉力很小，zui大不超过 300N，严禁暴力拖拽
拖拽时不要硬拉光纤部分，受力要在光缆加强件（钢丝 / 芳纶纱）。
✅弯曲半径
施工动态弯曲（牵引、拐弯时）：≥20 倍光缆外径
敷设完成静态：≥10 倍光缆外径
❌严禁打死弯、直角弯折；多模光纤弯折过度会出现暗断，当时通，后期震动、温度变化就不通。
三、敷设施工
1、室外光缆（GYXTW‑6A1a）
GYXTW 钢带轻铠不可以直接埋地，直埋场景必须用 GYTA53 双护套光缆。
架空敷设：挂钩间距 0.5‑1m，不能直接拉扯光缆承重，需加钢绞线吊线；避免和强电电缆同捆敷设，远离变频器、动力电缆。
穿管施工：管道内不能有毛刺尖角；管口加装护圈；管内不能拧绞；多根线缆不要硬塞。
不要长期浸泡积水，接头盒位置要高于积水位置，做好防水密封。
2、室内光缆 GJFJV‑6A1a（厂房、机房桥架）
桥架敷设：和强电动力电缆分层分开，至少间隔 30cm；不能和动力线捆绑一起，虽然光纤不导电，但避免挤压损伤。
拐弯位置留足够弧度，不要直角硬压；桥架盖板不要压紧压死光缆。
穿越防火分区、楼板、墙体孔洞，施工完成必须做防火封堵。
机房 / 高层建筑优先选用 LSZH 低烟无卤护套，普通 PVC 不适合消防高危区域。
有鼠患环境，选用室内铠装 GJFJH；普通室内光缆容易被老鼠咬断。
室内光缆不允许露天室外使用，护套耐紫外线差，很快老化开裂。
四、预留长度要求
机柜端：每处机柜预留 3‑5 米盘纤余量；盘纤大圈半径，禁止小半径紧绕。
室外接头盒位置：每侧预留 8‑12 米。
拐角、进出建筑物位置预留少量余量，不要拉的绷直，热胀冷缩会拉坏光纤。
盘纤圈直径≥15cm，禁止小圈 “弹簧式” 盘绕。
五、熔接、成端施工（多模特别注意）
多模光缆、尾纤、跳线OM 等级必须统一：OM3 光缆配 OM3 尾纤跳线；混用 OM2/OM3，损耗会急剧变大，万兆跑不通。
熔接前清洁光纤，端面必须平整干净；熔接损耗尽量控制：单芯熔接损耗≤0.3dB。
6 芯全部熔接，做好清晰标签：1‑6 芯编号，标明光缆来源、去向；4 芯作为备用芯也要熔接测试，方便后期故障切换。
热缩保护套管加热到位，不要挤压光纤；光纤在熔接盘内有序摆放，不要硬挤。
成端 ODF 机柜，光纤接头端面保持洁净，防尘帽不可以丢失，灰尘是多模链路丢包常见原因。
六、测试验收
熔接完成每芯必须用光衰测试仪测试（光源 + 光功率计，850nm 多模波长），不要只看 “通断”。
整条链路总损耗超标，会出现丢包、速率上不去，即使灯亮也不合格。
记录 6 芯每芯损耗数值，保存测试记录；备用芯也要测试。
七、施工禁忌清单
❌暴力拖拽光缆，把光纤当钢丝绳拉；
❌光缆打直角死弯；
❌GYXTW 轻铠光缆直接埋入地下；
❌室内非铠装光缆直接暴露在鼠患区域；
❌OM 等级混用，OM3 光缆配 OM2 跳线；
❌盘纤绕很小的圆圈；
❌桥架盖板重压挤压光缆；
❌光纤端面不戴防尘帽，沾染灰尘油污；
❌光缆与高压动力电缆近距离捆绑走线。
八、后期运维提示
光缆敷设完成后，不要在光缆上方堆放重物。
厂房震动设备附近，光缆避免紧贴震动构件，预留缓冲余量。
室外接头盒定期检查防水；机柜光纤保持整洁，不要拉扯接头。
