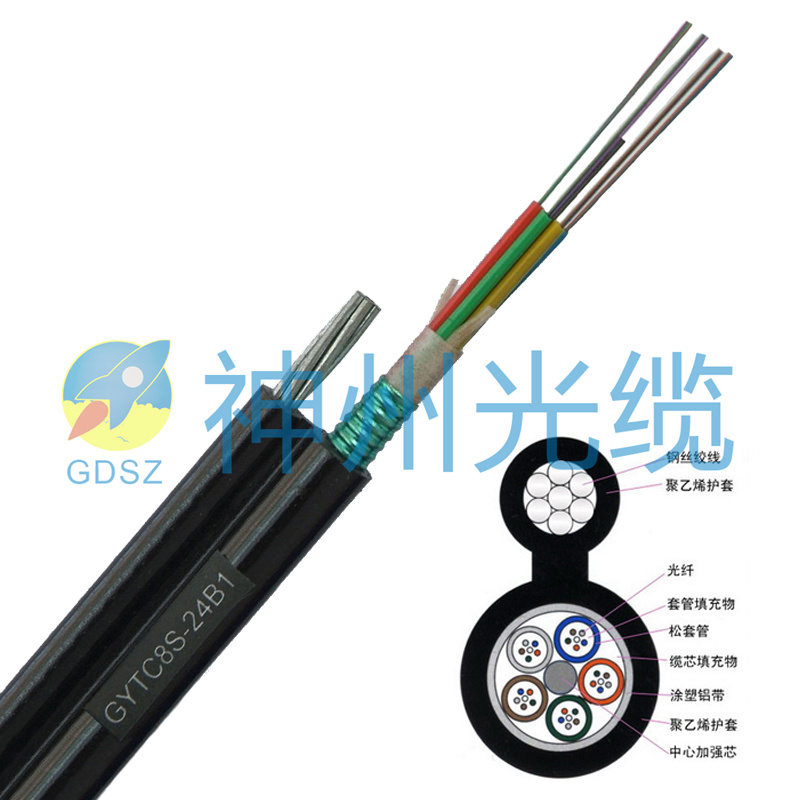

​GY 开头，全称室外通信光缆，松套管充阻水油膏，PE 黑色耐候护套；主流光纤 G.652D（B1.3 单模），用于园区主干、安防监控、基站、宽带、厂区远距离组网，抵御日晒、雨水、土壤压力、鼠咬、温差变化。那么，下面小编给大家介绍一下室外通信光缆的安装方法：
一、施工前准备
1. 核对光缆型号、芯数、长度；确认敷设方式：管道 / 直埋 / 架空。
2. 检查光缆外观：护套无破损、鼓包；开盘检查端头完好；做 OTDR 初测，记录原始曲线。
3. 工具准备：光缆盘支架、牵引网套、牵引绳、滑轮、熔接机、OTDR、接头盒、警示带、挂钩、钢绞线等。
4. 路由清理：清除路由尖锐石块、毛刺；管道疏通；架空清理树枝障碍物。
⚠️牵引必须使用网套抓光缆加强芯，禁止只拽外护套，容易护套滑脱损伤光纤。
二、管道光缆敷设（GYTA/GYTS 为主，园区、市政常用）
1. 把光缆盘架起，光缆从盘上方放出，不要拖地摩擦地面。
2. 管孔选择：优先选底层空闲管孔；一根子管布放一根光缆；管孔填充率≤60%。
3. 布放方式
短距离：人工牵引，转角位置安放导向滑轮，减少摩擦刮伤护套。
长距离：气吹敷设，人井两端安装导向喇叭口，防止管口割破外护套。
4. 人井内操作
光缆在人井内走弯要圆滑，不能直角硬折。
每个人井预留盘留：8‑12 米，盘圈半径≥光缆 10 倍外径，绑扎固定。
光缆挂牌：标签写明：光缆型号、起止地点、芯数。
5. 禁止：光缆在人井底部直接泡水浸泡，尽量挂在井壁托架上。
注意：GYTA 不可以直接埋土，只能管道 / 架空。
三、直埋光缆敷设（必须使用 GYTA53 双铠双护光缆）
1. 开挖光缆沟
普通土地沟深≥1.2m；过公路、车行道路沟深≥1.5m；沟底要平整，清除石块、尖锐硬物。
2. 沟底铺10cm 细沙土。
3. 布放光缆：人工抬放，不要在地面拖拽摩擦；光缆自然松弛，不要绷紧拉直。
4. 光缆上方再回填20cm 细沙土，之后铺光缆警示带（红色警示带，后续防止挖断）。
5. 再回填原土，分层夯实，沟面做好标识；转角处、接头位置埋设光缆标识桩。
6. 过路保护：穿越公路，光缆外套钢管保护，钢管两端做封堵防水。
7. 接头坑：接头位置加大坑，每侧预留光缆8‑12 米盘留。
鼠蚁严重地区：选用防蚁护套光缆；低洼积水地段尽量避开，无法避开做排水处理。
四、架空光缆敷设（GYTA、GYXTW、GYFTY、ADSS）
分为两种：吊线挂钩式（普通光缆）、ADSS 自承式光缆
方式 1：吊线挂钩架空（GYTA/GYXTW）
1. 电线杆之间先架设钢绞线吊线，收紧垂度，固定在电杆抱箍。
2. 光缆盘放在杆路一端，人工展放光缆，避免拖地磨损。
3. 使用光缆挂钩，把光缆挂在钢绞线上；挂钩间距：50cm 一个；转角、杆位两侧加密挂钩。
4. 垂度预留：低温环境光缆会收缩，垂度不能拉太紧，冬天收缩容易拉断光纤。
5. 杆上盘留：每根电杆预留 3‑5 米，接头杆预留 8‑12 米；盘圈固定在杆上。
6. 跨道路：zui低离地高度≥5.5 米，防止大车刮蹭。
7. 防雷：金属铠装光缆，铠装层按规范接地；雷电多区域改用非金属 GYFTY。
方式 2：ADSS 全介质自承光缆（电力杆塔）
1. 不用钢绞线，光缆自身承受拉力；使用专用耐张、悬垂金具。
2. 严格按照设计弧垂安装，金具夹紧位置不能挤压光缆护套。
⚠️ADSS 不能用普通光缆挂钩，必须配套电力金具。
五、光缆接续（熔接 + 接头盒安装，室外容易出故障环节）
1. 光缆开剥：小心剥离外护套，不要割伤内部松套管、光纤；清洁阻水油膏。
2. 光纤熔接：熔接机做熔接，单模光纤接头损耗控制≤0.05dB；全部熔接完成用 OTDR 全程测试，保存测试曲线。
3. 接头盒安装
光纤余纤盘在接头盒内部，盘圈半径≥30mm，禁止小半径硬弯。
接头盒的密封胶条、阻水密封件完整到位，螺丝均匀压紧，必须完全防水。
直埋接头盒埋入接头坑；架空接头盒固定在电杆；管道接头盒固定在人井托架，不要直接扔井底泡水。
常见故障根源：接头盒密封不到位进水，后期逐步衰耗变大。
六、光缆引入室内（入户 / 进机柜）
1. 室外光缆不直接进机柜。室外光缆到建筑物外墙，做室外接头盒，熔接转室内光缆（GJFJV 室内软光缆）再进入机房机柜。
2. 外墙穿墙孔必须做防水封堵，防止雨水顺着光缆流进室内。
3. 机柜内光缆做好盘留、绑扎、挂牌，不要强折。
七、安装完工后检查测试
1. 外观检查：护套无划伤、无死弯；接头盒密封完好；标签标识齐全。
2.OTDR 整段测试，留存测试曲线档案，作为后期故障排查基准。
3. 核对盘留长度、标识桩、警示带是否到位。
八、施工禁忌（重点避坑）
❌禁止 GYTA、GYTS 直接无套管埋入泥土，会被鼠咬、挤压损坏。
❌禁止光缆打死折，外表看不出破损，光纤已经内伤。
❌禁止只拉扯外护套牵引光缆，必须拉加强芯。
❌接头盒不认真密封，进水后期业务不稳定。
❌架空光缆拉得过紧，冬季低温收缩拉断纤芯。
❌直埋沟底有碎石直接放光缆，尖锐石头压破护套。
九、竣工资料要点
光缆型号、长度；敷设方式；接头位置；OTDR 原始曲线；路由简图；标识记录。
