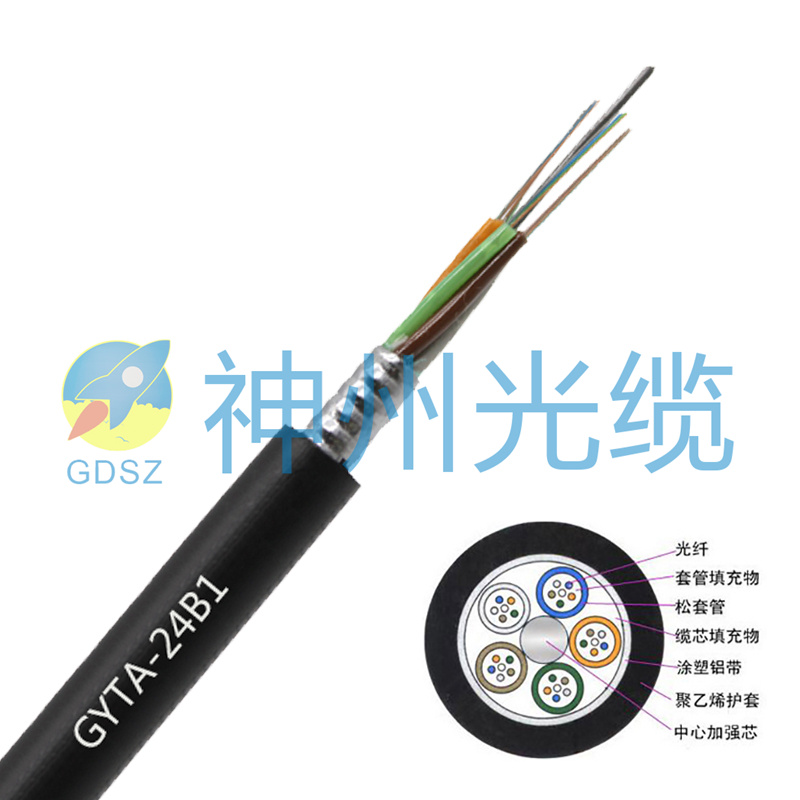

​96 芯光缆是内置 96 根二氧化硅光纤的通信线缆‌，主要用于长途通信、局间通信及光纤接入网，常见结构为室外层绞式，支持单模长距离传输，敷设方式涵盖架空、管道和直埋 。‌‌96芯光缆属于大芯数，容易出隐性内伤：微弯损耗、松套管扭转、色谱混乱、盘纤挤伤；带状 96 芯还要额外注意带身弯折方向，不能横向折光纤带。下面按顺序整理：
一、敷设前检查（必做）

1. 开盘先OTDR 测整盘，确认出厂无断纤、无大损耗台阶，留存曲线；避免敷设完才发现出厂坏缆，责任说不清。
2. 核对型号：GYTA/GYTS/GYTA53、光纤 G.652D、束状 / 带状；不要把带状当束状，带状必须带状熔接机。
3. 光缆盘平放、用放线架，严禁直接从车上扔下、滚动撞击；盘体转动顺畅，防止 “拧麻花”、内部松套管扭绞（大芯数扭绞是重灾区）。
4. 路由提前清管：管道内碎石、毛刺、积水、旧缆杂物清理；弯头、变径位置确认，弯头多要加滑轮组。

二、牵引敷设（拉力、弯曲、牵引头是重中之重）

1. 拉力原则：牵引力只给到中心加强芯，禁止直接拽外护套；用光缆网套 + 牵引棒，网套一定要锁紧在护套上再连加强芯。
   - 短期拉力不超厂家标称短期张力，施工控制在 80% 以内，留余量；严禁猛拉、骤停冲击
2. 弯曲半径（红线）
   - 动态敷设（拉动中）：≥20 倍光缆外径
   - 静态固定完成后：≥15 倍光缆外径
   - 转角、井口、桥架转弯必须用转弯滑轮组，禁止硬拐、直角弯；96 芯松套管多，硬弯极易出现隐性微弯损耗，后期慢慢劣化
3. 牵引速度：匀速，10～15m/min，不要快拉；多人配合，转角处专人看护，防止卡、刮、压。
4. 禁止在地面拖拽光缆，护套划伤进水，后期油膏失效、渗水断纤。
5. 不同敷设方式额外要点：
   - 管道：同管多条光缆分开，不要挤压；管口加护圈，割口毛刺磨平
   - 直埋（GYTA53）：沟底铺细沙，清除石块；回填di一层细沙，再回填土，避免尖石挤压铠装、压伤光纤；做好路由标识、埋深达标
   - 架空：挂钩间距 50cm 左右，预留自然垂度，不能拉太紧；避开高温管道、烟囱
   - 桥架 / 室内：和强电电缆分开，间距符合规范；室内缆（GJFJH）不能露天防水使用

三、开剥、清洁、色谱（96 芯容易接错）

1. 开剥长度按接头盒大小，一般800～1000mm；开缆刀力度控制，不能割伤松套管；松套管很薄，割破油膏流失、进水。
2. 色谱顺序：套管按蓝、橙、绿、棕、灰、白、红、黑（8 管，每管 12 芯）；每管内纤芯：蓝橙绿棕灰白红黑黄紫粉青，必须一管一管分开，做好套管标记，千万混管。
96 芯一旦套管顺序搞反，整批业务全错，割接事故高发。
3. 油膏用无尘纸 + 无水乙醇擦干净；不要把不同套管的纤混在一起，分盘摆放，每管单独放一个工位。
4. 加强芯在接头盒内可靠固定、接地（钢带铠装缆按设计接地）；护套固定牢固，防止外力拉扯传递到光纤。
⚠️ 带状 96 芯：光纤带只能沿带长方向弯曲，禁止横向弯折光纤带，会直接断一排纤；开剥后不能把带扭、折 S 弯

四、熔接、盘纤（96 芯耗时长，盘纤是难点）

1. 环境：尽量无尘、避风；雨天、露天大雨不要熔接，水汽灰尘极易造成接头损耗大、后期衰减漂移。
2. 单芯熔接（束状）：熔接热缩管提前套好；熔接损耗控制：单纤熔接损耗≤0.05dB，优质可做到 0.02dB 以内；每熔完一管立刻 OTDR 抽检。
3. 盘纤要求（非常关键）：
   - 光纤盘圈半径≥30mm，小圆圈、硬折直接产生弯曲损耗
   - 按套管分组盘纤，一管一个区域，不要所有纤乱堆在熔纤盘里；Ω 型、S 型盘放，理顺、无挤压、无交叉硬压
   - 预留纤长度统一，余量均匀，不要有的拉很紧、有的堆一大团
4. 全部熔接完成后，整段 OTDR 全程测试，双向测试，留存曲线，记录每芯损耗；标记不合格纤，重新熔接。

五、接头盒密封、固定、预留

1. 接头盒密封胶圈、热缩件按顺序施工，压紧到位；IP68 防水，密封是室外缆寿命关键；不要漏装胶条、螺丝对角均匀拧紧。
2. 接头盒两侧光缆预留：5～8 米 / 侧，盘在接头坑 / 光交内，盘圈同样满足弯曲半径；预留缆固定牢靠，防止被外力拉动直接拽到接头内光纤。
3. 铠装光缆钢带、铝带在盒内做断接接地，防止感应电、雷击。
4. 标识：接头盒、预留缆、套管标签清晰，写清楚起止点、光缆编号、芯段范围（蓝管 1-12、橙管 13-24…… 黑管 85-96）。

六、机房成端（ODF）

1. 进机房光缆先做固定、接地，再开剥；
2. 每管纤按顺序成端，标签对应 ODF 端口；做好台账：端口号、纤芯、业务；
3. 尾纤布放同样禁止小半径硬弯，机柜内走线理顺，扎带轻扎，不能勒紧压扁光纤；
4. 机房优先低烟无卤阻燃缆，竖井内按消防规范。

七、验收、资料、后期保护

1. 验收资料：OTDR 原始曲线、损耗记录表、色谱图、路由图、接头位置、接地记录；
2. 隐蔽工程（直埋、管井）拍照留底；
3. 完工后及时封井口、封堵桥架孔洞，防止老鼠啃咬；GYTA 无钢带，鼠害重区域优先 GYTA53；
4. 完工后 3～7 天可以复测一次 OTDR，排查隐性损伤（有些微弯损伤不是立刻体现，会慢慢变大）。

八、高频踩坑清单（重点）

❌ 牵引不固定加强芯，只拉护套 → 松套管被拉长、光纤拉断 / 隐性拉伸
❌ 转弯不装滑轮，硬拐 → 微弯损耗，后期断断续续丢包
❌ 8 根套管顺序记混、纤芯混管 → 业务大面积错接
❌ 盘纤圈太小、挤压堆叠 → 光衰慢慢上涨
❌ 雨天露天熔接、密封不到位 → 进水，油膏失效，几年后大量断纤
❌ 带状缆横向折光纤带 → 一断就是 12 芯
❌ 敷设完不做开盘 OTDR，出事分不清是厂家还是施工问题

九、简单区分：束状 96 vs 带状 96 施工差异

- 束状（8×12）：普通单芯熔接机，一芯一芯熔；容错高，单芯坏只影响 1 芯；缺点熔接慢，重点管好套管顺序
- 带状（8 条 12 芯带）：必须带状熔接机，一次熔 12 芯；速度快；光纤带不能横向弯折，一旦带损伤，同带 12 芯全部受影响，抢修麻烦
‌
