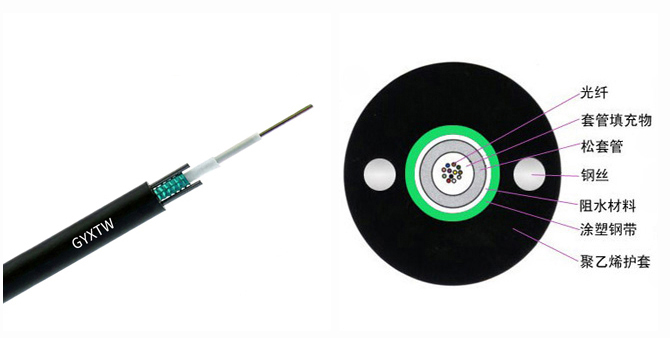

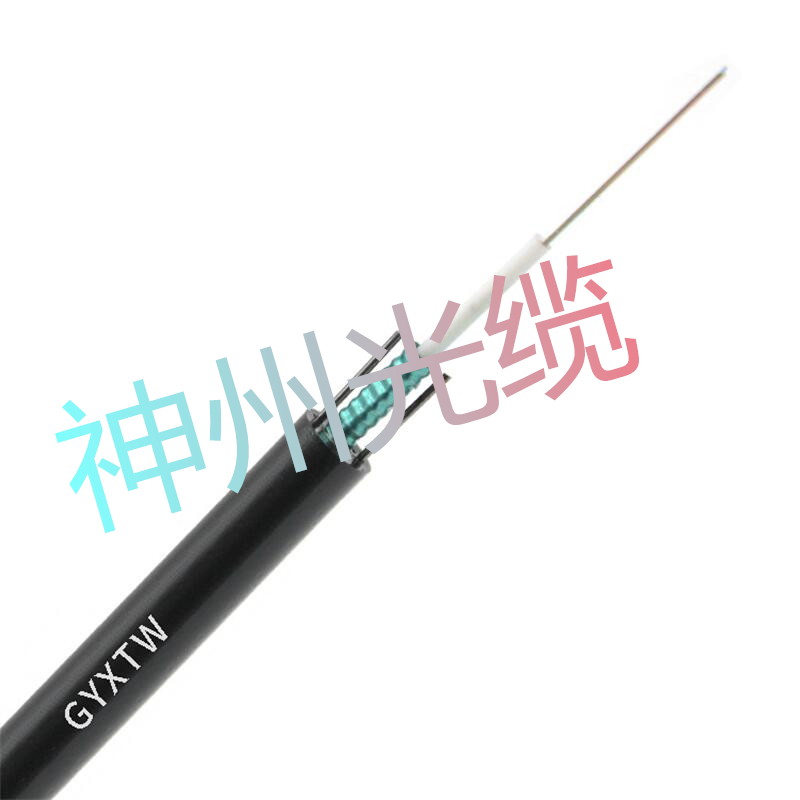

GYXTW光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
有很好的机械性能和温度特性

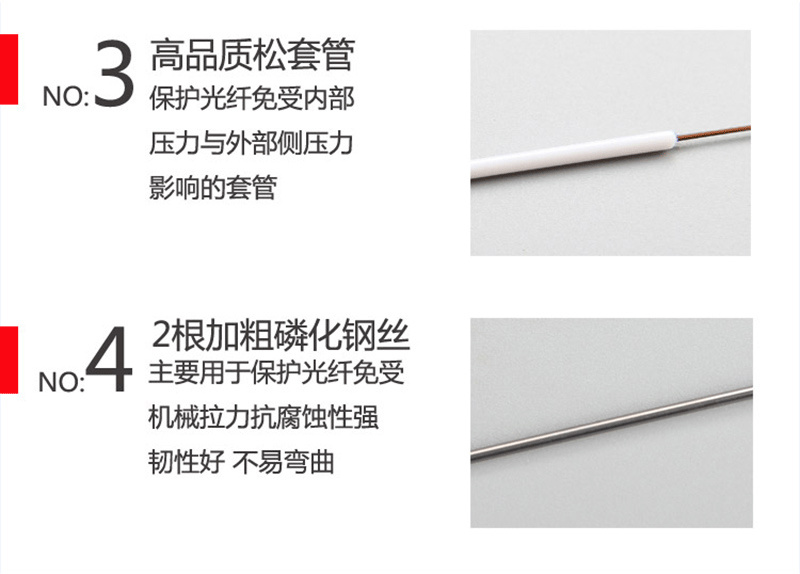

松套管材料本身有良好的耐水性能和较高的强度
管内充以特种油膏，对光纤进行了关键性的保护
良好的抗压性

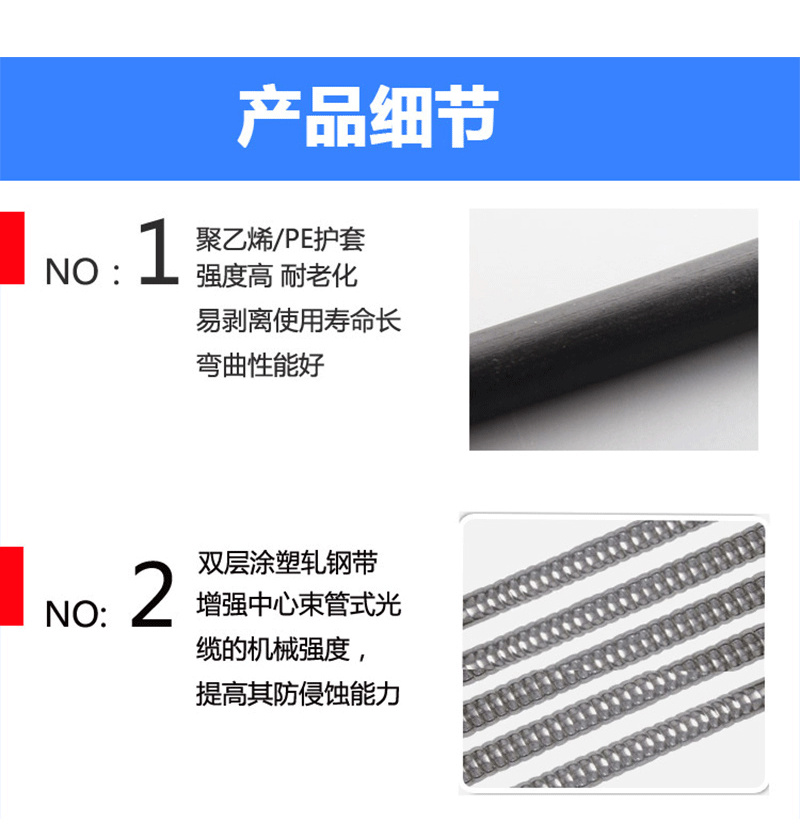

双面涂塑钢带(PSP)提高光缆抗侧压能力
两根平行钢丝保证光缆的抗拉强度

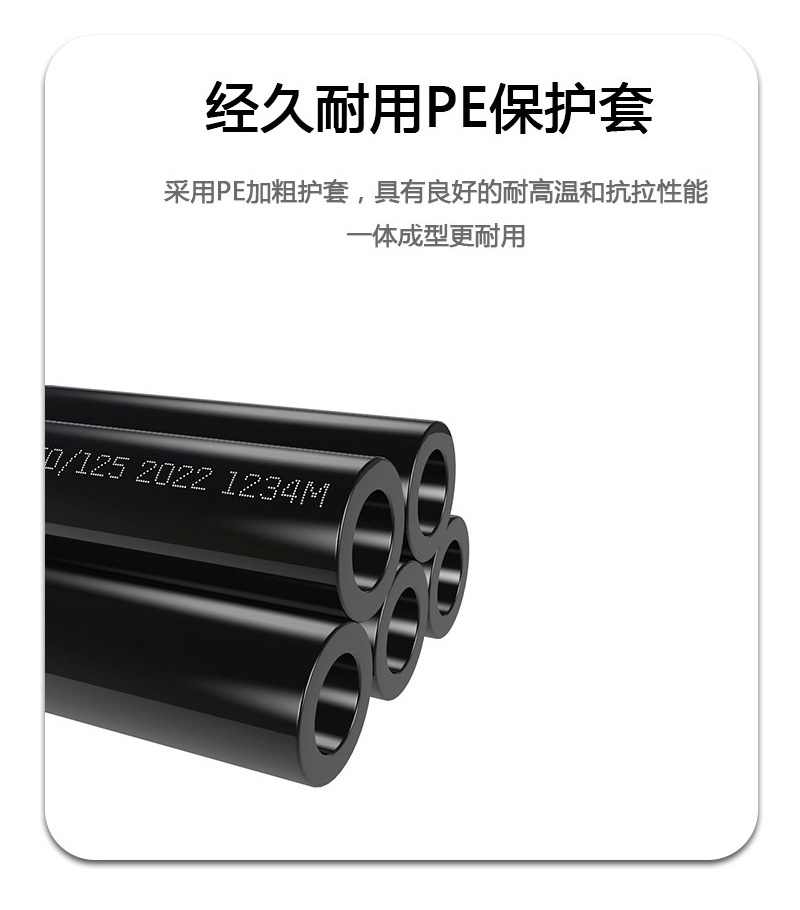

PE护套具有很好的抗紫外线辐射性能
直径小、重量轻、容易敷设
较长的交货长度
GYXTW光缆符合 YD/T769-2010标准
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减(+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | -- | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 带宽 （Class A） |
@850 | ≥500MHZ·km | ≥500MHZ·km | ||
| @1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
| 光缆型号 Cable Type | 光纤数 Fiber Count | 光缆直径 Cable Diameter mm | 光缆重量 Cable Weight Kg/km | 允许拉伸力 Tensile Strength 长期/短期 Long/Short Term N |
允许压扁力 Crush Resistance 长期/短期 Long/Short Term N/100m |
弯曲半径 Bending Radius 静态/动态 Static/Dynamic mm |
| GYXTW-2～12 | 2～12 | 7.0 | 78 | 600/1500 | 300/1000 | 10D/20D |
| GYXTW-14～24 | 14～24 | 7.0 | 78 | 600/1500 | 300/1000 | 10D/20D |
| GYXTW-2～12 | 2～12 | 8.0 | 85 | 600/1500 | 500/1500 | 10D/20D |
| GYXTW-14～24 | 14～24 | 8.0 | 85 | 600/1500 | 500/1500 | 10D/20D |
