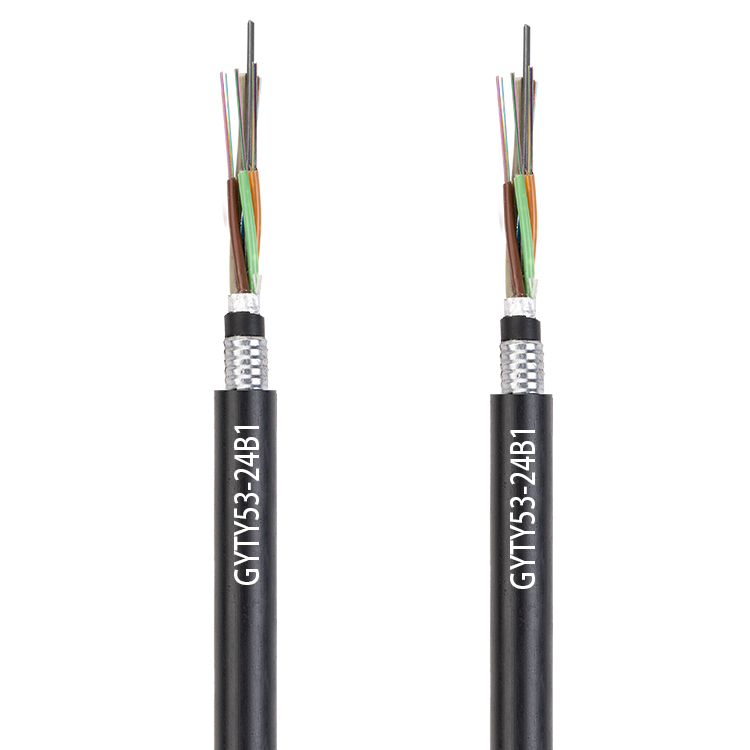

层绞式普通铠装光缆（GYTY53）

产​​品描述

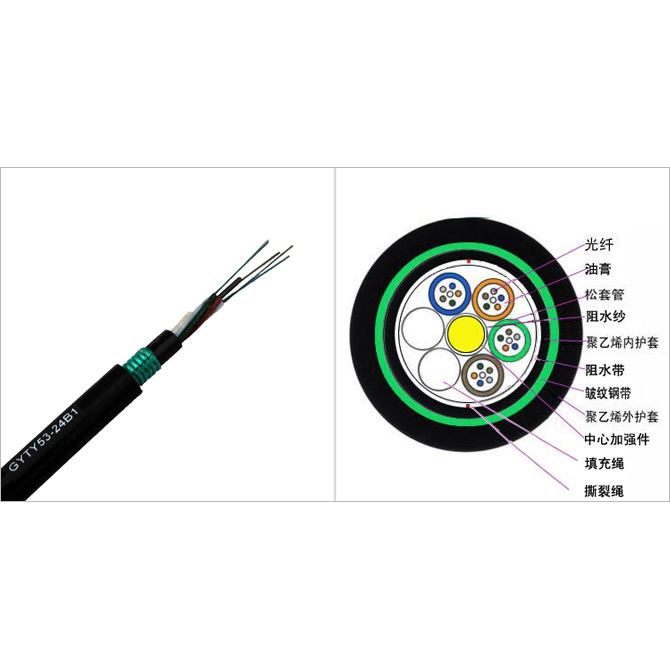

GYTY53光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。缆外挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。

产品特点

·有很好的机械性能和温度特性
·松套管材料本身有良好的耐水性能和较高的强度
·管内充以特种油膏，对光纤进行了关键性的保护
·特别设计的紧密光缆结构，有效防止套管回缩
·PE护套具有良好的抗紫外辐射性能
·良好的抗压性，适用于管道或直埋布线
·采用下列措施来确保光缆的防水性能：
·单根钢丝中心加强芯
·松套管内填充特种防水化合物
·完全缆芯填充
·双面涂塑钢带（PSP）提高光缆的抗透潮能力
·良好的阻水材料防止光缆纵向渗水

产品标准

·GYTY53光缆遵循YD/T901-2009和IEC60794-1标准.

光学特性

		G.652	G.655	50/125μm	62.5/125μm
衰减  (+20℃)	@850nm			≤3.0dB/km	≤3.0dB/km
	@1300nm			≤1.0dB/km	≤1.0dB/km
	@1310nm	≤0.36dB/km
	@1550nm	≤0.22dB/km	≤0.23dB/km
带宽  （Class A）	@850			≥500MHZ·km	≥500MHZ·km
	@1300			≥1000MHZ·km	≥600MHZ·km
数值孔径				0.200±0.015NA	0.275±0.015NA
光缆截止波长		≤1260nm	≤1480nm

结构参数

光缆型号	光纤数	套管数  T	填充绳数   s	光缆直径 mm	光缆重量   Kg/km	允许拉伸力   长期/短期       N	允许压扁力 长期/短期 N/100m	弯曲半径  静态/动态  mm
GYTY53-2～6	2～6	1	4	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-8～12	8～12	2	3	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-14～18	14～18	3	2	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-20～24	20～24	4	1	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-26～30	26～30	5	0	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-32～36	32～36	5	0	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-38～48	38～48	5	0	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-50～60	50～60	5	0	12.5	160	1000/3000	1000/3000	15D/30D
GYTY53-62～72	62～72	6	0	13.2	200	1000/3000	1000/3000	15D/30D
GYTY53-74～84	74～84	7	1	15.0	240	1000/3000	1000/3000	15D/30D
GYTY53-86～96	86～96	8	0	15.0	240	1000/3000	1000/3000	15D/30D
GYTY53-98～108	98～108	9	1	16.0	280	1000/3000	1000/3000	15D/30D
GYTY53-110～120	110～120	10	0	16.0	280	1000/3000	1000/3000	15D/30D
GYTY53-122～132	122～132	11	1	18.0	290	1000/3000	1000/3000	15D/30D
GYTY53-130～144	134～144	12	0	18.0	290	1000/3000	1000/3000	15D/30D

​
