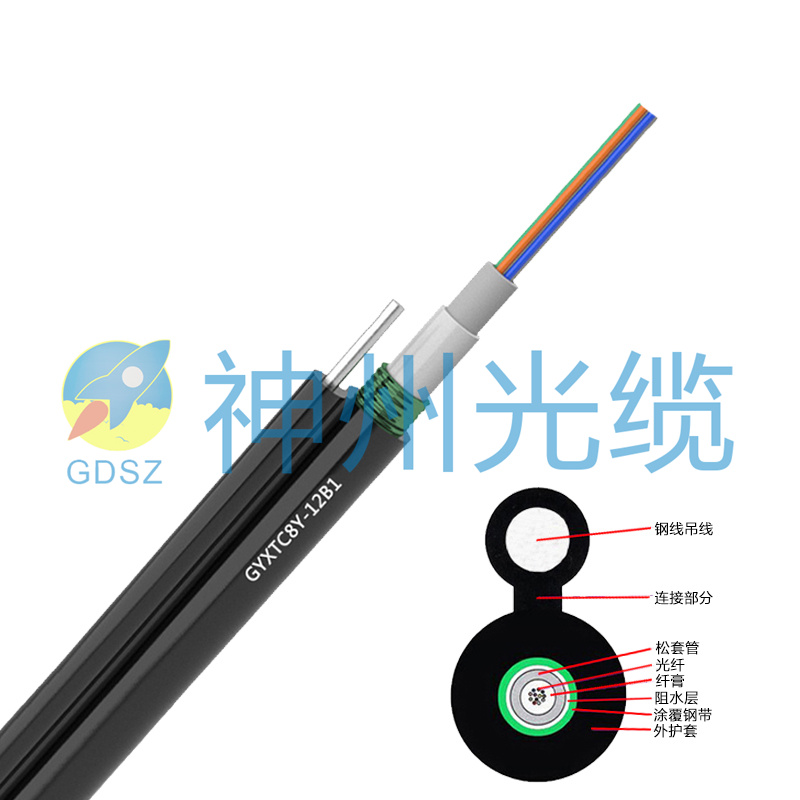

​12芯光纤指单根护套内包含12 根独立石英光纤，每条光纤单独传输光信号，是弱电、通信、5G、楼宇综合布线常用主干线缆，兼顾扩容冗余、成本适中，6 芯偏少、24 芯浪费的场景优先选 12 芯。以下详细介绍一下12芯光纤的安装和使用方法：
一、前期选型与配套配件准备

1. 区分室内 / 室外 12 芯光缆

**室外 12 芯（GYXTW/GYTS/GYTA）**
黑色 PE 外护套，带钢丝加强芯、钢带铠装，用于户外架空、管道、直埋；不可直接室内竖井使用（不阻燃）。
**室内 12 芯束状光缆 GJFJV**
黄色 / 橙色低烟无卤 LSZH，阻燃，楼宇弱电井、机房、楼层配线使用，不能户外露天长期敷设。
配套耗材
光纤熔接机、切割刀、米勒钳、酒精棉、热缩套管、光缆接头盒 / 光纤配线架 ODF、扎带、波纹管、标识标签、牵引网套、防水胶泥。

2. 色谱规则（12 芯固定顺序，全程不能乱序）

1 蓝、2 橙、3 绿、4 棕、5 灰、6 白、7 红、8 黑、9 黄、10 紫、11 粉、12 青绿
两端必须一一对应，否则光路不通。

二、光缆敷设安装（架空 / 管道 / 竖井 / 直埋四类施工）

通用敷设硬性标准（所有场景必须遵守）

1. 弯曲半径：动态牵引≥20 倍光缆外径；固定后静态≥15 倍外径，严禁直角死折。
2. zui大拉力：12 芯室外光缆牵引拉力≤1500N，轻铠 GYXTW 控制在 1000N 以内，禁止硬拉光纤松套管。
3. 温度环境：-20℃~+60℃可正常施工；冬季低温放慢牵引速度，防止护套脆裂。
4. 强弱电分离：光缆与 220V 强电电缆平行间距≥30cm，交叉垂直 90° 穿过，避免挤压、电磁无干扰（光纤不受电磁影响，但线缆易被压坏）。

场景 1：室外管道敷设（GYTS-12B1 常用）

1. 管道清理：提前疏通波纹管 / 水泥管，清除碎石、毛刺，管口加装塑料护圈，防止割破光缆外皮。
2. 牵引保护：光缆前端套牵引网套，拉力作用在中心加强钢丝，禁止直接捆扎护套拉扯。
3. 拐弯处理：弯头处人工辅助推送，不强行拖拽；长管道每 50 米设人手监护。
4. 预留盘纤：两端手井各预留 8~12 米光缆，方便后期熔接、抢修；井内盘成直径≥30cm 大圈固定。

场景 2：架空敷设（GYXTW-12B1）

1. 电线杆挂设专用光缆挂钩，挂钩间距 50cm，均匀承重，不直接捆绑钢丝硬压护套。
2. 跨马路、过道高度≥5.5 米，避免货车剐蹭；跨电力线下方保持安全距离。
3. 杆路两端预留 6~10 米盘绕固定，做好防水包裹。

场景 3：楼宇室内竖井敷设（室内 12 芯 GJFJV）

1. 沿弱电桥架固定，塑料扎带轻捆，不能勒紧挤压光缆；每层桥架内预留 3~5 米余量。
2. 穿越楼板、墙体时套阻燃波纹管，缝隙用防火泥封堵（消防强制要求）。
3. 机房入户：光缆进入 ODF 机柜前预留 5 米盘纤长度，方便操作。

场景 4：野外直埋（GYTA53-12B1 双铠）

1. 开挖深度：人行道 0.8m、车道 1.2m，底层铺细沙 10cm，光缆敷设后再盖细沙，上方铺红砖警示。
2. 避开树根、碎石、碾压路段；每隔 50 米埋光缆标识桩。

三、开缆剥纤操作（12 芯熔接前置步骤）

1. 定开缆长度：接头盒 / ODF 内开剥 1.2~1.5 米，保证足够盘纤空间。
2. 环切外护套：横向轻割外皮，力度只切透 PE 护套，严禁划伤内部钢带、松套管。
3. 剥离铠装层：钢带剪断打磨毛刺，防止尖锐边角刺破松套管；加强钢丝预留固定长度，多余截断。
4. 清理油膏：无尘纸蘸无水酒精擦干净松套管阻水油膏，避免粘住光纤影响切割熔接。
5. 分纤：取出单根松套管，按 12 色色谱依次分开光纤，理顺不交叉、不扭结。
6. 剥裸纤：米勒钳剥除光纤外层涂覆层 35~50mm，酒精棉擦拭裸纤油污、灰尘，手指禁止触碰纤芯端面。

四、12 芯光纤熔接完整操作步骤

1. 熔接机开机预热 5 分钟，清洁 V 型槽、压脚、电极，选择对应模式：单模 G.652D / 多模 OM3。
2. 取同一色谱两根光纤（两端对应，如 1 蓝对 1 蓝），放入光纤切割刀，平整切割，端面无崩边、无毛刺。
3. 两端裸纤放入熔接机卡槽，自动对准、放电熔接；观察屏幕估算损耗。
   - 合格标准：单模熔接损耗≤0.05dB；损耗＞0.1dB 需重新切割熔接。
4. 每熔完 1 芯，套热缩保护套管，放入加热仓加热固定，保护熔接点不受弯折、受潮。
5. 按色谱顺序 1~12 逐芯熔接，全部完成后统一盘纤。

盘纤规范（关键，减少后期损耗）

1. 所有光纤盘绕直径≥30mm，杜绝小圈、死弯、交叉挤压。
2. 熔接点放在盘纤圈内，不处于转角受力位置。
3. 加强芯、钢带分别压接固定在接头盒金属固定座，铠装层电气断开，防止雷击传导。

五、两种终端成端使用方式

方式 1：室外接头盒成端（两段光缆对接互通）

1. 12 芯全部熔接、盘纤完成后，盒内填充防水密封胶泥。
2. 接头盒两端进出缆孔密封严实，防止雨水、潮气进入导致损耗飙升。
3. 盒外粘贴标签：光缆起止地点、12 芯纤芯用途、敷设日期。

方式 2：机房 ODF 光纤配线架成端（工程常用）

1. 12 芯光纤熔接尾纤（SC/FC/LC 接头），热缩保护后整齐盘在配线架绕纤区。
2. 尾纤插头插入 ODF 法兰盘，按色谱 1~12 对应端口编号。
3. 每端口贴标签，注明每芯用途：监控、核心网、备用、5G 基站等。
4. 日常使用：通过跳线连接交换机、光模块、光端机实现信号传输。

六、通电调试与链路检测（安装后必做）

1. 光功率计测试：一端发光，另一端测接收光功率，判断链路是否正常。
2. OTDR 光时域反射仪全段测试：检测整根 12 芯光缆有无弯折、断点、高损耗点，留存测试曲线存档。
3. 业务测试：分别在 1~12 芯接入设备，确认每一路光路传输稳定，无丢包、闪断。
4. 冗余规划：12 芯通常一半使用，一半预留备用纤芯，业务故障时直接切换备用芯抢修。

七、日常使用规范与注意事项

1. 使用操作禁忌

禁止过度弯折、踩踏、重物碾压光缆，会造成光纤内部微弯损耗、隐性断芯。
光纤接头端面禁止手摸、沾染灰尘；插拔跳线轻拿轻放，不要暴力掰扯尾纤。
闲置备用纤芯法兰盖上防尘帽，长期裸露进灰会增大损耗甚至断光。
机房内尾纤有序绑扎，不能杂乱缠绕，方便后期检修。

2. 长期维护保养

室外接头盒每半年巡检一次，检查外壳开裂、进水、密封胶老化。
弱电井、机房 ODF 每年除尘，清洁法兰端面灰尘。
高温、潮湿厂区重点监测光功率，潮气入侵会缓慢升高损耗。
搬迁、改造时不能强行拉扯已熔接完成的光纤，防止熔接点断裂。

八、常见安装使用故障与解决办法

1. **光路不通、损耗极大**
原因：端面脏污、熔接崩边、光纤折死弯、色谱接错；处理：重新清洁切割熔接，理顺盘纤，核对两端色序。
2. 时通时断闪断
原因：接头松动、接头盒进水、光缆受外力挤压；处理：重新紧固法兰，更换防水胶泥，修正布线路径避开受压点。
3. 单芯不通，其余正常
单根光纤施工时被尖锐物划伤断裂；用 OTDR 定位断点，中间加装接头盒重熔。
4. 室外光缆进水整段损耗上升
接头盒密封失效；拆开重新做防水密封，严重需更换光缆段。

九、12 芯光缆实用分配方案（日常使用参考）

以园区 / 楼宇主干 12 芯举例：
1-6 芯：主业务（监控、办公网络、5G 传输）
7-10 芯：备用扩容芯（设备新增、后期改造）
11-12 芯：检修测试、应急抢修专用
