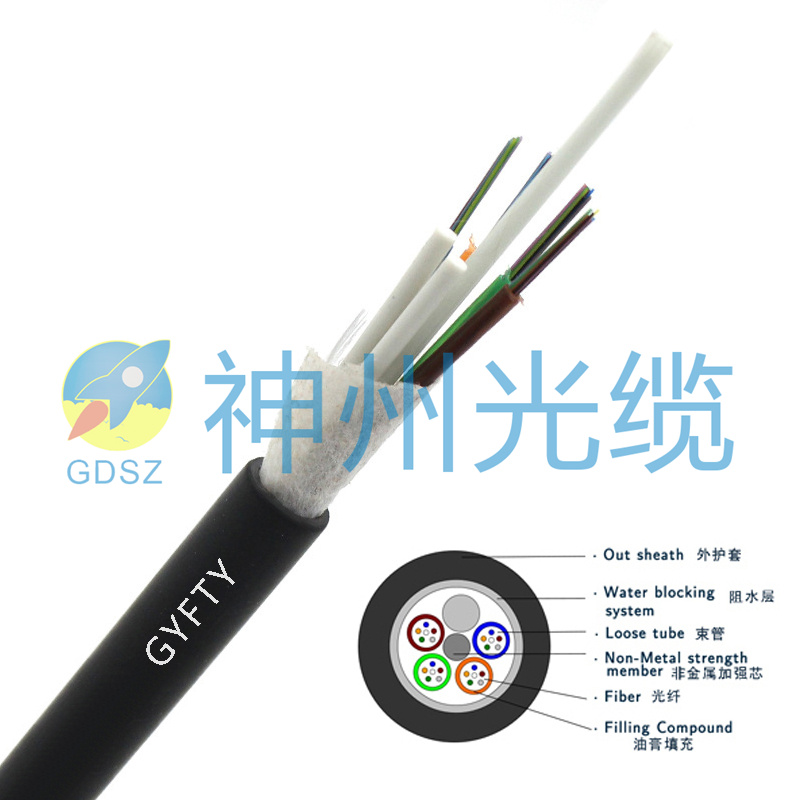

​室外万兆多模光缆是‌OM3/OM4 50/125μm 多模光纤‌配‌室外铠装防水结构‌的线缆，适合园区、机房之间短距离万兆组网。OM3 在 10G 下一般可传‌约 300 米‌，OM4 可传‌约 550 米‌，再远建议改用单模光缆。‌‌‌那么，下面小编科普一下室外万兆多模光缆的安装步骤：
一、施工前准备与进场检查

1. 核对货品：光缆型号（GYXTW/GYTS）、芯数、光纤等级 OM4/OM3、米数；检查外皮无破损、缆盘完好。
2. 外观检查：外皮 PE 护套无划痕、鼓包；盘号、合格证、出厂 OTDR 曲线留存。
3. 路由复核：确认管道路由 / 架空杆路、人井位置、进出机房点位；避开强电电缆同管、热力管道、腐蚀区域。
4. 保护措施：管口打磨去毛刺，加装塑料护口，防止刮破光缆外皮；准备子管（推荐 32mmPE 子管，一根子管只放一条光缆）。
5. 预测试：**敷设前先整盘用光功率计 + OTDR 测试**，记录基线曲线；避免布完才发现光缆本身有断点 / 高损耗，责任分不清。
✅ 关键：进场先测，这是弱电工程常规工序。

二、布放光缆（分管道 / 架空 / 直埋三种方式）

通用硬性指标：
允许短期牵引拉力：GYXTW 一般≤1500N；弯曲半径：牵拉时≥20D，静置后≥10D；严禁硬折、踩踏、车辆碾压。
牵引只拉**加强件（钢丝）**，禁止拽松套管、光纤部分，必须用**光缆牵引网套**，网套抱紧护套 + 加强芯。

方式 A：管道敷设（厂区常用）

1. 先穿牵引绳：前期已经布好的子管内穿尼龙牵引绳；多条光缆分开子管，不混穿。
2. 光缆端头固定牵引网套，网套后端加旋转连接器（防扭转，光纤扭绞会产生损耗）。
3. 管口涂抹**水溶性光缆润滑膏**，禁止机油、黄油（腐蚀 PE 护套）。
4. 两端人员配合，匀速牵拉，速度慢，不要猛拉；人井位置安排人员值守，光缆在井内走大弧度弯，不能直角硬拐。
5. 预留长度：人井内每处预留**3~5 米**；机房进线口预留 8~15 米（方便熔接、做 ODF）；接头位置预留 6~8 米。
6. 布放完成，子管两端用管堵密封，防止泥沙、水、虫子进入。

方式 B：架空敷设（GYXTW/GYTS）

1. 优先采用吊线挂钩方式：先架设钢绞线吊线，再用光缆挂钩卡挂光缆，挂钩间距 50cm；
2. 跨道路、跨通道要加大弧垂，高度满足规范；
3. 光缆不能直接绑扎在电力杆上，和强电保持安全间距；
4. 杆路转角处设置余留圈，大圆弧，不打死弯；
5. 自承式 GYXTC8S 则不用单独吊线，直接挂杆。

方式 C：直埋敷设（仅限 GYTS/GYTS53 钢带铠装）

1. 开挖沟，深度：普通地段≥0.7m，车行道路≥1.0m；沟底铺 10cm 细沙，无石块；
2. 光缆放入，上面再盖 10cm 细沙，加盖混凝土保护板；
3. 保护板上方敷设**光缆警示带**，再回填土；
4. 路由拐点、起止点、路口埋设光缆标识桩；
❌ GYXTW 无铠装，严禁直埋！

三、光缆端头固定、防水与入户过渡（重中之重，故障率高）

1. 光缆进入机房 / 建筑物，**不能直接穿墙进机房熔接**，优先在室外人井 / 外墙位置安装**光缆接头盒**。
2. 铠装光缆（GYTS）：钢带铠装层、金属加强芯在接头盒内做**防雷接地**，使用接地端子引出，接至等电位接地网；两端接地，避免感应雷击毁光模块。
3. 接头盒密封：按照接头盒说明书，胶条、热缩管、密封堵头全部到位，做好防水；接头盒朝上固定，排水孔朝下。
4. 入户：室外光缆到接头盒后，由室内光纤尾纤 / 室内软光缆进机房 ODF；室外缆和室内缆分开，不要把室外阻水油膏带进机房。
5. 所有端头做好标签：标注：起点 - 终点、芯数、OM4 万兆多模、敷设日期。

四、开剥、熔接成端（ODF 端）

1. 清洁光缆外护套，固定在熔接托盘；开剥长度按接头盒要求，小心剥离，不要划伤松套管。
2. 松套管开剥，去掉油膏，用无尘纸 + 光纤清洁剂擦干净光纤；
3. 色谱对照：蓝橙绿棕灰白红黑黄紫粉青；按顺序熔接，一一对应，不要错芯；
4. 熔接：熔接损耗控制≤0.3dB / 每芯；熔好后热缩保护套管，整齐盘纤在熔接盘内，盘纤大圆弧，半径≥40mm，不要挤死、小圈盘绕；
5. 尾纤成端：熔接 OM4 尾纤（LC 居多，万兆 SR 常用 LC 接口），尾纤接入 ODF 架。
⚠️ 多模光纤切割、清洁同样要规范，脏污、端面差会直接导致万兆链路丢包。

五、全程测试（两步测试）

1. OTDR 测试：整条链路打曲线，记录长度、接头损耗、有无宏弯、暗断点；和敷设前基线对比，发现异常立刻排查。
2. 光功率测试：一端发光，另一端测光功率，核对链路总衰减；10G SR（850nm）链路总损耗建议控制在 6dB 以内。
3. 业务测试：两端插上 10G SR 多模光模块，交换机打流测试，长时间跑流，确认无误码、无丢包。

六、整理、标识、收尾巡检

1. 人井内光缆理顺、固定绑扎，余缆盘成大圈固定，不要悬空拉扯；
2. 所有 ODF 端口、接头盒、人井、标识桩做好永久性标签；
3. 清理现场，封堵多余穿墙孔洞；
4. 归档资料：路由图、OTDR 曲线、测试记录表、标签对照表。

⚠️ 施工高频禁忌（现场避坑）

❌ 牵引时急拉猛拽、光缆扭转；
❌ 弯曲半径过小，形成宏弯，万兆多模对微弯 / 宏弯非常敏感，低速千兆没事，10G 直接丢包；
❌ GYXTW 直埋；
❌ 铠装层不接地，雷雨季节频繁打坏 SR 光模块；
❌ 室外光缆直接裸缆拉进机房，油膏污染设备、凝水进水；
❌ 和强电电缆同管敷设；
❌ 用单模尾纤、单模模块对接 OM4 多模光缆；
❌ 盘纤时小半径打死圈。

? 后期维护小提示

完工后保留 OTDR 原始曲线，后续每年复测对比；雨季重点检查接头盒有无进水。
